Cales sous caisse et chassis

Message  fireman76 le Jeu 25 Oct 2012, 16:08

Bonjour,
Cela fait plusieurs jours que je cherche sur forum et le net, mais je trouve pas ce que je veux.
Je vous met des photos avec des repères fléchés.

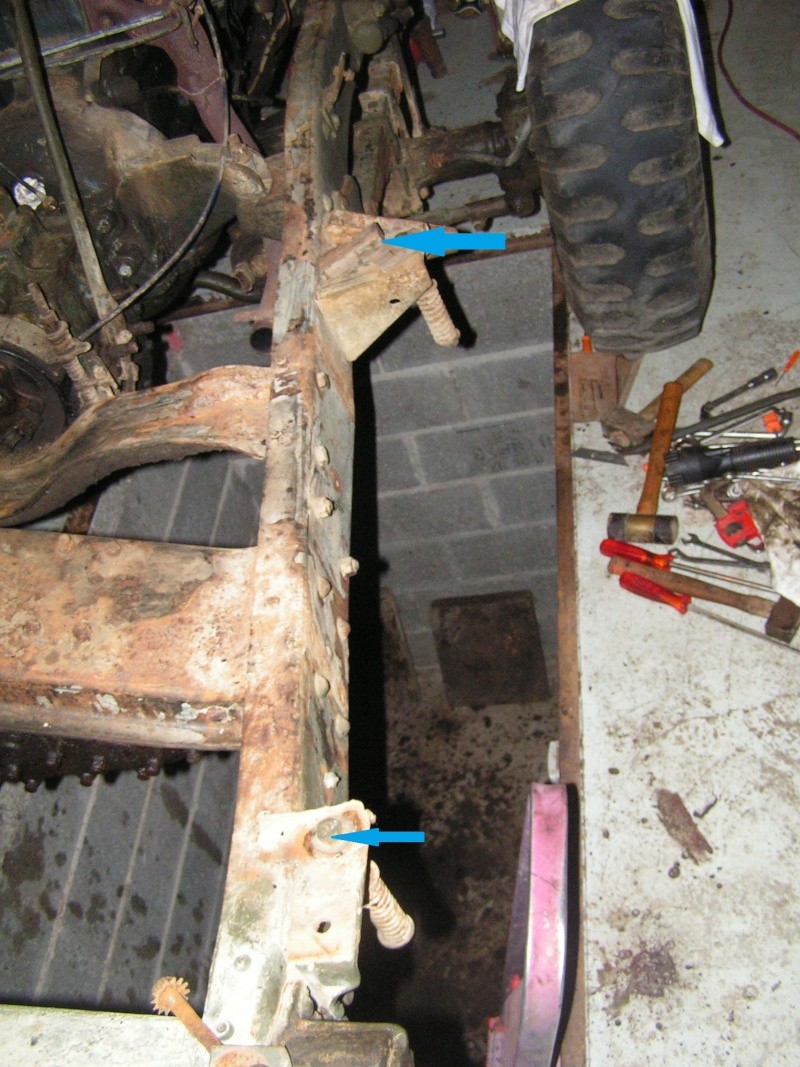

Les flèches en rouge c'est sous la caisse et en bleu sous la cabine.
Sous la caisse combien a y t-il de cale, quelle matière, quelle épaisseur ?
Sous la cabine il y a deux cales sur l'arrière, quelle matière, quelle épaisseur ? Sur l'avant il y a deux cales en bois quelle épaisseur ?

Sur le forum j'ai trouvé plusieurs sujets, mais avec des versions différentes, donc j'y perd mon "latin".
Je met deux liens vers des sujets.
Le premier, il y a une photo avec le plan des cales en bois, mais c'est pour un WC 53 Carryall, est ce que c'est les mêmes pour un WC 51 ?
http://dodgewc.frbb.net/t4752-cale-bois-sous-caisse

Le deuxième, il y a une photo avec un kit de cales, on pose la question de savoir ou il les a eu, mais il ne le dit pas !!!
http://dodgewc.frbb.net/t8534-plan-cale-en-caoutchouc-de-caisse-arriere?highlight=cale+bois+sous+caisse

Les photos.







avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  Ippon le Jeu 25 Oct 2012, 20:01

Salut Fireman,

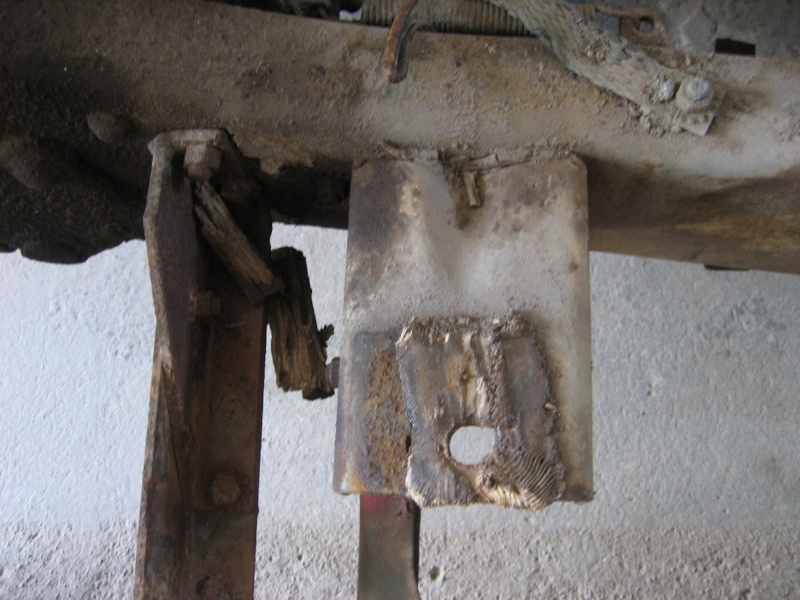

Tu trouveras ci-joint quelques photos prisent lors du démontage de mon camion. Tu trouveras peut-être ton bonheur. Je n'ai pas le Dodge sous la main, donc impossible de te donner les dimensions. Pour la matière, c'est du caoutchouc ou bien de la grosse toile de type courroie.












A+

Ippon

avatar
Ippon
commandant!
commandant!

Nombre de messages : 1678
Age : 43
Localisation : Vannes 56
Vehicule(s): : Dodge wc 51 early, Harley wla, Cushman 53
Date d'inscription : 07/04/2006

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  ben-61 le Jeu 25 Oct 2012, 20:21

Voici les photos des calles de mon Pèpèrre... Si ça peut t'aider sunny








avatar
ben-61
Chef déquipage!
Chef déquipage!

Nombre de messages : 169
Age : 31
Localisation : Orne, France
Vehicule(s): : Dodge WC 52 (1943, roulant, en cours de finitions), Dodge WC 64 KD (1945, à restaurer), Vélo JB Louvet (1932, en restauration), Moto Terrot type BMA VM 100 cm3 (1937, à restaurer)
Date d'inscription : 23/10/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  fireman76 le Ven 26 Oct 2012, 15:02

Merci Ippon et Ben 61,

Donc visiblement il y a bien 8 cales pour la caisse et 4 pour la cabine dont 2 grosses en bois.
Reste plus qu'à avoir l'épaisseur des cales et les dimensions spécifiques pour les grosses cales en bois, car apparemment elles doivent avoir une forme spéciale.
avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  Ippon le Ven 26 Oct 2012, 19:48

Salut Dodgeur,

Pour la cale en bois elle est oblique d'un coté. Je peux t'en dire plus fin de semaine prochaine, pas avant, Sorry.

Ippon
avatar
Ippon
commandant!
commandant!

Nombre de messages : 1678
Age : 43
Localisation : Vannes 56
Vehicule(s): : Dodge wc 51 early, Harley wla, Cushman 53
Date d'inscription : 07/04/2006

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  fireman76 le Sam 27 Oct 2012, 09:28

Salut Ippon,

Ok, je suis pas pressé, c'est pas demain que je vais le remonter.

Merci.
avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  chris67 le Dim 28 Oct 2012, 19:29

Bonsoir,

Voilà pour les cales de cabine. Relevé effectué sur le mien. Pièces refaites suivant ce croquis. Aucun souci.

[img][/img]


chris67
1er classe
1er classe

Nombre de messages : 106
Age : 60
Localisation : Alsace
Vehicule(s): : WC52
Date d'inscription : 16/04/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  fireman76 le Lun 29 Oct 2012, 11:22

Merci Pour le croquis chris67, c'est impeccable.
avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  Willys03 le Mer 26 Fév 2014, 14:40

Merci beaucoup pour le croquis, super sympa. Mais t'aurais pas aussi ceux des support de marche pied pour le wc51-52?

Merci encore de ton aide!
avatar
Willys03
Chef déquipage!
Chef déquipage!

Nombre de messages : 180
Age : 49
Localisation : Allier 03
Vehicule(s): : Jeep Hotchkiss M201 24V, remorque Bantam, DODGE WC51 et DODGE WC52 remorque GMC
Date d'inscription : 26/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  fireman76 le Jeu 27 Fév 2014, 09:54

Salut Willys,

C'est un dodgeur du forum qui me les avait donner.

Voici les côtes des cales en bois marche pied:

Côté droit, 2 de 29 cm long-3.2 cm de large et 5 cm épaisseur

Côté gauche (roue de secours)

2 cales idem que droite + 1 cale de 27.2 cm long - 3.2 cm de large et 2 cm épaisseur.
Se place entre le support de roue et le support d'aile
avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  Willys03 le Jeu 27 Fév 2014, 11:22

Merci Firman76 t'es un chef!

a charge de revanche!
avatar
Willys03
Chef déquipage!
Chef déquipage!

Nombre de messages : 180
Age : 49
Localisation : Allier 03
Vehicule(s): : Jeep Hotchkiss M201 24V, remorque Bantam, DODGE WC51 et DODGE WC52 remorque GMC
Date d'inscription : 26/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  flo21 le Ven 28 Fév 2014, 11:33

Salut à vous!!
Petite question quand j'ai démonter ma cabine j'avais 3 cales en bois (2 coté conducteur et 1 coté passager) et aucunes de la même épaisseur, du coup je pense que je doit remonter avec les cales en fonction du croquis? par contre j'ai vu qu'il y en aurais que 2 elles vont donc devant et derrière uniquement les cales en genre de feutre?

merci par avance
flo
avatar
flo21
1er classe
1er classe

Nombre de messages : 128
Age : 36
Localisation : cote d'or
Vehicule(s): : Dodge WC 52 / GMC 353 benne basculante treuil / GMC 353 benne bois couleur Navy le tout a restaurer :/
Date d'inscription : 27/10/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Cales sous caisse et chassis

Message  fireman76 le Ven 28 Fév 2014, 13:27

Salut Flo,

C'est ça, deux en bois devant et deux genres feutre ou caoutchouc derrière.

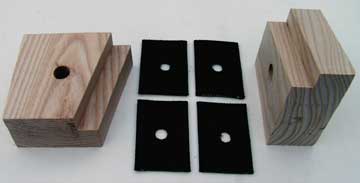

Plan cale en bois


avatar
fireman76
Chef déquipage!
Chef déquipage!

Nombre de messages : 198
Age : 54
Localisation : Seine-Maritime
Vehicule(s): : Dodge WC 51 de 1944 - jeep Hotchkiss M 201 de 1963
Date d'inscription : 25/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
