charniere de hayon

Message  carter le Sam 04 Sep 2010, 15:46

bonjour a tous ,
vu la difficulté a trouver des charnieres pour le hayon arriere , j'ai decidé de m'en fabriquer ; je vous met quelques photos si certains veulent faire la meme chose:
le materiel necessaire : de la tole 2 mm , un coude de chauffage acier diametre 3/4 et un tuyau diam 28 fileté aus extremités ( contrairement a la photo )

faites un gabarit pour la platine , les cotes sont sur le site de Stefjeep , a noter que j'ai fait la mienne legerement surdimensionné.

decoupez la platine a la meuleuse

la platine apres ponçage ; meulez un bout du coude

percez la platine au diametre du coude

presentez les 2 et ajustez

meulez l'autre bout du coude pour enlever le col

placez le tube

soudez l'ensemble

il ne vous reste plus qu'a percer les trous de fixation et peindre ( perso j'ai mis un petit cordon de synto a la jointure )
et normalement vous obtenez ca:

carter
commandant!
commandant!

Nombre de messages : 705
Age : 51
Localisation : paimpol
Vehicule(s): : M201 - WC52 -peugeot 202 BH
Date d'inscription : 06/04/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: charniere de hayon

Message  Stonewall le Sam 04 Sep 2010, 17:22

Bonjour Carter,
Moi je trouve ton travail très bien et très bien expliqué.

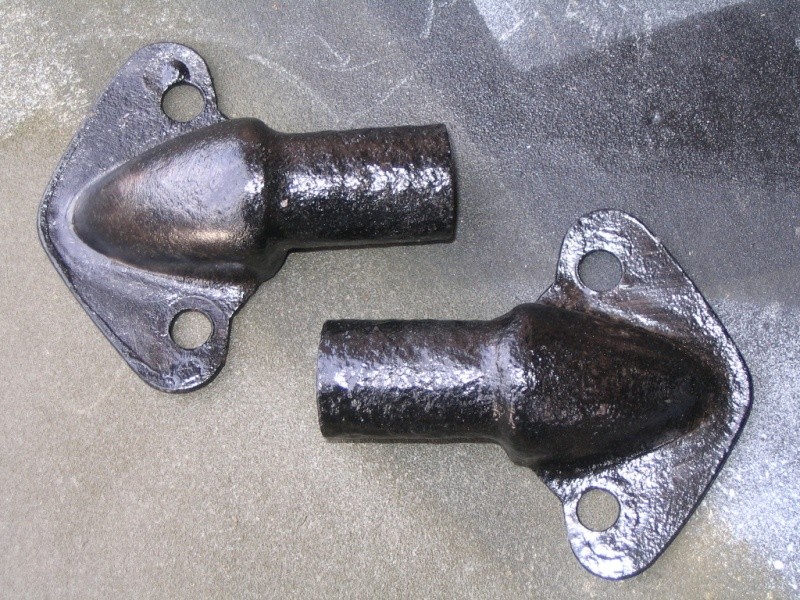

Je te mets une photo des miens qui étaient sur mes caissons, je pense que c'est des originaux.
